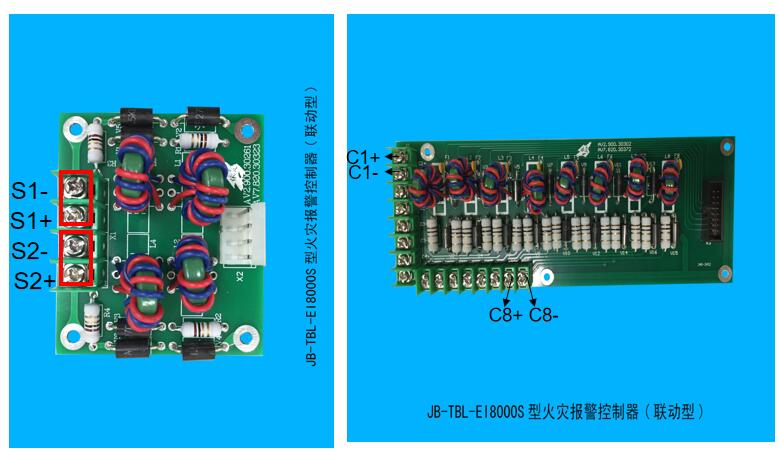

总线保护板端子：S1+、S1-，S2+、S2-，……S4+、S4-分别对应1～4回路两总线的正、负端子，用于连接探测器、手动报警按钮、输入输出模块等系统部件，每块回路板对应1块总线接口板
分别对应面板上18组多线联动按键，每组通过两端子输出DC24V/100mA的有源输出信号，用于控制消防泵、喷淋泵、排烟风机等重要设备。如果设备控制端不为DC24V或所需电流超过100mA，需配接中间继电器进行转换；如需检查短路、断路或者设备反馈，需在控制末端并接6107终端负载。
