基本设置

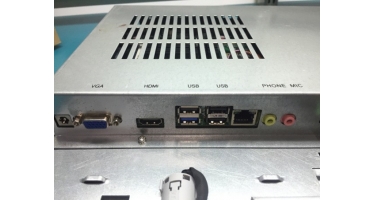

8401外部接口

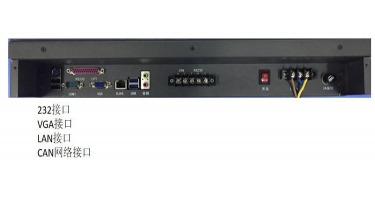

8400外部接口

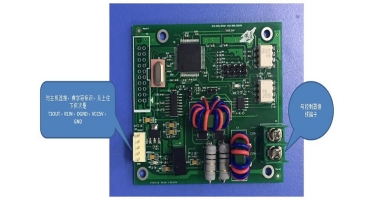

网卡照片

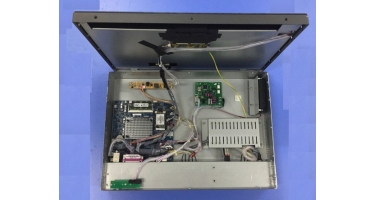

基本组成

EI-8400、8401消防控制室图形显示装置主要由计算机、显示板、CAN网卡、电源等组成，上述组件均集成与一个机箱内部

主要技术指标

适用环境：温度0~40ºC，相对湿度≤ 95RH(不凝露)交流输入电压：220V±1015%, 50Hz±1%交流输入功率：≤72W网络(控制器)节点：≤128个显示：≤3S通信距离：1000m外形尺寸：8400:445mm*310mm*69mm8401：445mm*400mm*1...

亮点功能

结构方式更灵活：可以安装在立式柜机、单体琴台、双体琴台上。适用于更多场合也可壁挂或桌面安装。安装方便：嵌入式一体式结构安装更为简单，接线简单，施工人员排除故障更容易。编程方式更便捷：部件编程具有“撒豆...

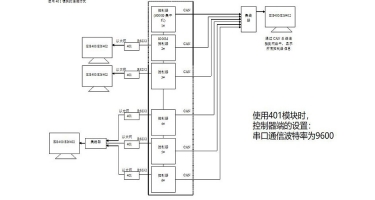

图形显示装置与控制器组网

图形显示装置与控制器组网

图形显示装置与控制器组网

1.CRT与6500消防电源监控系统的连接如果CRT只连一台6500控制器，则需要配置6520网卡，。2.CRT与6700M的连接(1)需要配置6420网卡。将串行协议转换成CAN网络协议。(2)升级6420网卡软件，并升级6700主机软件即可。

图形显示装置与控制器组网

1.CRT与6000G/8000G的连接如果CRT只连一台6000G控制器，则需要把6000G设置为区域机，节点号为2；集中机节点号为2，此时因为区域机与集中机节点号相同，区域机不把报警信息发集中机。常见的错误是设为区域机之后，将...

图形显示装置操作步骤

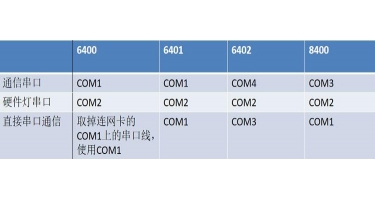

6400/6401/6402/8400使用串口的比较

图形显示装置操作步骤

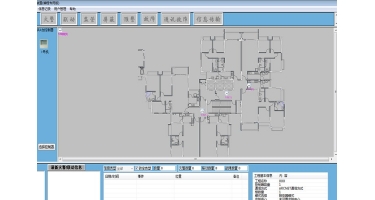

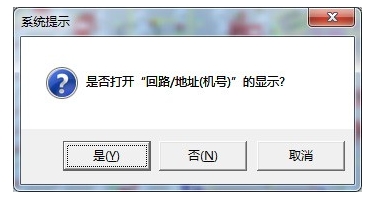

导入数据后，部件图标初始位置位于原点，此时可以使用“撒豆子”模式，直接布点。部件图标不在原点，需要再移动时，可以打开“回路/地址(机号)”选项，找到对应部件移动即可。

图形显示装置操作步骤

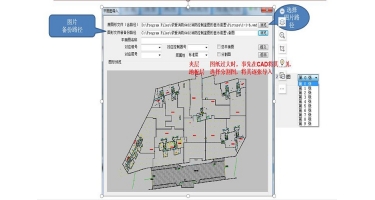

程序导入后会按照之前设置的楼层信息将该楼层的点位全部放置在该平面图的左上角，点击鼠标右键选择移动图标就可以移动点位，按照其现场的位置信息将点位给其摆放好就可。另未能放置的点位在信息记录—部件导入平...

图形显示装置操作步骤

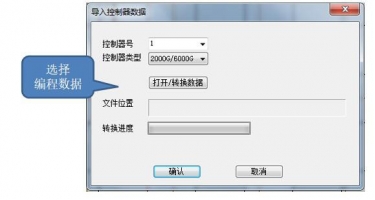

6000G编程文件格式为EIDATAN90/8000M格式为.dat老N90选 editbujian1.dat新N90选 bujian1.dat8000系列选 bujian8k.dat如果编程数据文件命名方式不是以上方式，可能找不到编程数据文件。可以直接转文件名框内输入“*.*...

图形显示装置操作步骤

图形显示装置操作步骤

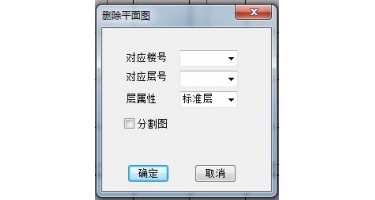

删除平面图选择对应的楼号、层号、层属性、是否是分割图，确定即可

图形显示装置操作步骤

支持10*1016*1620*2032*328*86*6

图形显示装置操作步骤

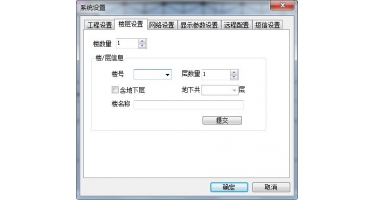

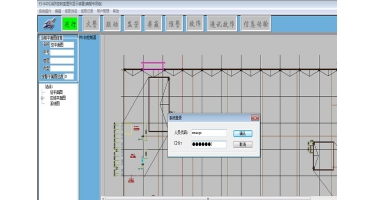

1.图形显示装置登录打开图形显示装置软件，进入系统。点击左上角【系统操作】—【系统登录】。输入人员代码与口令其都为mmazgs（小写，某某安装公司拼音的首字母缩写2.设置

CAD图纸说明

确认选中信息后点击CAD左上图标选项---输出---其它格式填写图层信息并将后缀改为WMF格式，并保存。
